نمای سرامیک خشک
نمای سرامیک خشک (Dry-set ceramic/cladding) سیستمی از پانلهای سرامیکی یا سنگسرامیک است که بهصورت مکانیکی یا با بستهای مکانیکی و زیرسازی فلزی (معمولاً آلومینیوم/فولاد) بهسازهٔ ساختمان متصل میشوند، بدون استفاده از ملات چسبی مستقیم در محل نصب. این نوع نما بهعنوان «ventilated facade» یا «rainscreen» هم شناخته میشود.
امروزه هر گاه صحبت از نمای خشک می شود منظور نمایی است که بدون ملات بوده و با استفاده از زیرسازی آهنی و یا آلومینیومی و یک سری بستهای نمایان یا غیر نمایان انجام می شود و البته روش نصب بستگی به نوع متریال به کار رفته در نما و روشی که مهندس طراح در نظر می گیرد دارد .
اجرای نمای سرامیک خشک با استفاده از زیرسازی آلومینیومی یک روش نوین در اجرای نمای خشک ونمای مدرن است که در سالهای اخیر مورد توجه طراحان و کارفرمایان قرار گرفته است. در این روش، عملیات نصب سرامیک بدون استفاده از مواد چسبنده (چسب و ملات ) انجام میشود و به جای آن از زیرسازی آلومینیومی و یک سری یراق آلات استفاده میشود. مهمترین مزیت این روش بحث سبک سازی بوده وهمچنین در نصب سرامیک به روش خشک به شما اجازه میدهد تا در صورت نیاز به راحتی سرامیک تعویض شود .
- نمای خارجی ساختمانهای تجاری و اداری
- نمای ساختمانهای مسکونی لوکس
- بازسازی نما
- پروژههای با نیاز به مقاومت در برابر نفوذ آب و آلودگی
- نمای بخشهای خاص ساختمانی
- ساختمانهای همجوار با آلودگی صنعتی یا ساحلی

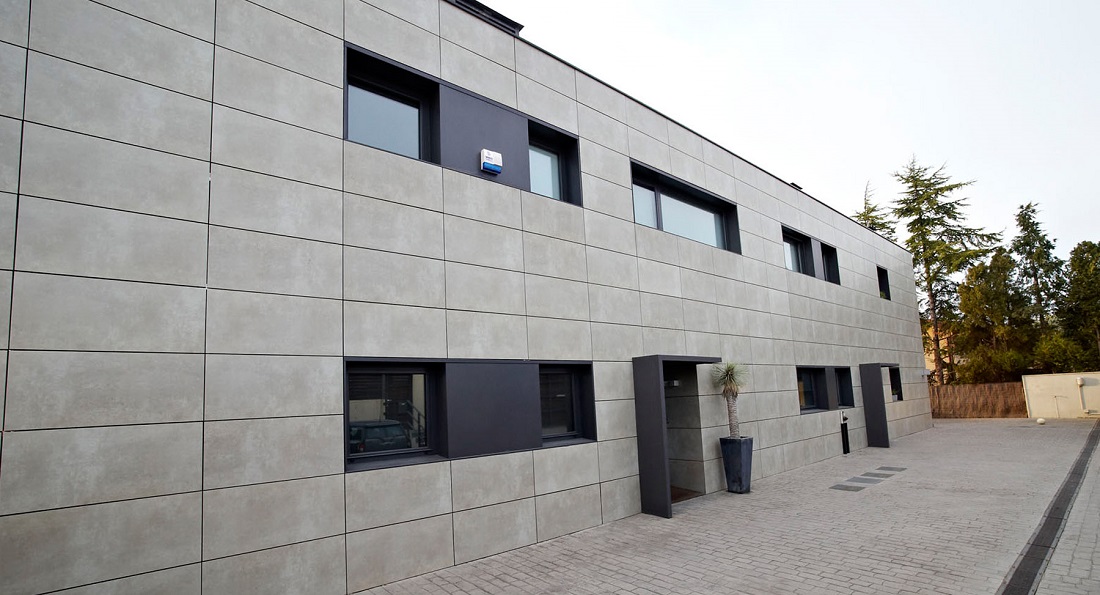

نمای سرامیک خشک (Dry-fixed ceramic facade یا ventilated ceramic cladding)
سیستمی است که پانلهای سرامیکی (اسلب یا کاشیهای بزرگ) بهصورت مکانیکی یا با کلیپس/گیره به یک زیرسازهٔ فلزی متصل میشوند، بدون استفاده از ملات یا چسب نصب مرسوم در محل. بین پانل و دیوارهٔ ساختمان یک فضای تهویه (ventilation cavity) وجود دارد.
اجزا اصلی:
- پانل سرامیکی (porcelain/ceramic tiles/panel) — ضخامت معمول 6–20 mm برای پانلهای پرسی/اسلب، اندازههای متنوع.
- زیرسازی (subframe) — پروفیلهای آلومینیومی یا فولادی (ریلها و کرنرها) که پانلها را نگه میدارند.
- بستها و کلیپسها (mechanical anchors, hooks, clips) — انواع نمایان یا مخفی برای اتصال پانل به زیرساز.
- لایه هوا (ventilation cavity) بین پانل و دیوارهٔ پشت برای تهویه و زهکشی.
- عایق حرارتی/نصب عایق (در صورت نیاز) که پشت زیرساز قرار میگیرد.
- درزگیرها و نوارهای EPDM در نقاط تماس و درزهای اجرایی برای جلوگیری از نفوذ آب.
انواع سیستمها:
- کلیپس/قلاب (hidden clips) — پانلها بهصورت پنهان قلاب میشوند؛ نمایی یکپارچه.
- آویز مکانیکی (hanger systems) — پانلها با گیرهها به ریل متصل میشوند.
- فیکسکردن با پیچ/پیچگوشتی از جلو (visible fixings) — نصب سریعتر اما پیچهای نما دیده میشوند.
- سیستمهای ترکیبی با چسب مکانیکی اولیه و بست ثانویه برای ایمنی بالا.
مزایا:
- وزن نسبتاً کمتر نسبت به سنگ طبیعی، نصب سریع و قابل تعویض.
- مقاومت بالا در برابر رطوبت، یخزدگی و تغییرات جوی (بسته به نوع سرامیک).
- ظاهر متنوع و امکان تولید در ابعاد بزرگ (اسلبهای سرامیکی).
- فضای هوای تهویهای کاهش رطوبت دیواره و بهبود عملکرد حرارتی.
- نگهداری کم و مقاومت در برابر لکه و رنگپریدگی.
معایب و ملاحظات:
- نیاز به زیرسازی دقیق و اتصالات کونترولشده؛ اشتباه در نصب میتواند منجر به سقوط پانل شود.
- هزینه اولیه نسبت به نمای سیمانی یا رنگی بالاتر است.
- پانلهای نازکتر ممکن است در برابر ضربه آسیبپذیرتر باشند.
- انبساط حرارتی و تفاوت ضریب انبساط میان سرامیک و زیرساز باید در جزئیات اجرایی لحاظ شود.
مشخصات فنی مهم:
- ضخامت و ابعاد پانل (معمولاً 6–20 mm؛ اسلبهای بزرگ تا 1600×3200 mm یا بیشتر).
- وزن مخصوص و وزن واحد سطح (kg/m²) برای محاسبه بار بر اتصالات و زیرساز.
- مقاومت خمشی و ضربهای پانل (EN ISO یا استانداردهای محلی).
- ضریب جذب آب و مقاومت در برابر یخزدگی (EN ISO 10545 یا معادل).
- مقاومت در برابر آتش — رفتار سطحی و امکان انتشار شعله (باید با مقررات محلی مطابقت یابد).
- جزئیات درز انبساط و درز کنترل بار باد/حرارت.
طراحی و جزئیات اجرایی:
- فاصلهٔ درز (joint) بین پانلها برای کنترل حرکت و زهکشی (معمولاً 6–10 mm یا براساس تولیدکننده).
- طراحی لبهها و گوشهها با پروفیلهای آلومینیومی یا سنگینی مناسب.
- پیشبینی نقاط انکرینگ بهصورت منظم (بسته به ابعاد پانل و بار باد منطقه).
- تامین مسیر تهویهٔ عمودی/افقی برای خروج رطوبت.
- دسترسی برای سرویس و تعویض پانلها بدون تخریب کل نما.
استانداردها و تستها:
- استانداردهای عملکرد پانل سرامیکی (EN ISO 10545 و معادلها).
- تست بار باد و مقاومت اتصالات و زیرساز.
- تستهای خوردگی برای اتصالات فلزی (گالوانیزه/استنلساستیل).
- بررسی رفتار در مقابل آتش و رعایت مقررات محلی.
- نگهداری و بازرسی:
- بازرسی دورهای اتصالات، کلیپسها و بخشهای تقویتشده.
- تمیزکاری سطحی با شویندههای مناسب و جلوگیری از مواد ساینده.
- بررسی ترکها یا بلندیهای پانل و تعویض بهموقع.
- کنترل وضعیت عایق و وضعیت فضای تهویه در پشت پانل.
کاربردها:
- نماهای ساختمانهای اداری و تجاری
- پروژههای بازسازی نما
- فضاهای مرطوب یا ساحلی (با انتخاب سرامیک مناسب)
- مناطقی که نیاز به زیبایی متنوع و نگهداری کم دارند.
1) مشخصات نمونه پانلهای سرامیکی (نمونه مرجع)
| نوع پانل | ابعاد متداول (mm) | ضخامت (mm) | وزن تقریبی (kg/m²) | مقاومت خمشی نمونه (Modulus of Rupture) |
|---|---|---|---|---|
| کاشی پرسلان معمولی | 300×300 – 600×600 | 8–10 | 18–25 | 20–35 MPa |
| پرسلان اسلب (large format) | 1200×600 – 3200×1600 | 6–12 | 15–30 (بسته به ضخامت) | 25–50 MPa |
| اسلب ضخیم ساختاری | 1600×3200 و بزرگتر | 12–20 | 28–50 | 30–60 MPa |
| فایناس (thin porcelain ~ اسپایس) | 1000×3000 و بزرگ | 3–6 | 6–15 | 10–25 MPa (معمولاً نیاز به پشتیبان) |
| سرامیک لعابدار نما | 300×600 – 600×1200 | 8–12 | 18–28 | 18–35 MPa |
توضیحات:
- وزن/m² تقریبی است: وزن = چگالی×ضخامت؛ چگالی پرسلان≈2.3–2.6 t/m³.
- مقاومت خمشی بسته به فرمولاسیون و فرآوری کارخانهای متفاوت است؛ مقادیر بالا نمونه مرجع اند.
- پانلهای نازک (≤6 mm) معمولاً روی زیرلایه تقویت یا با پشتگذاری نصب میشوند.
2) جداول مقایسه انواع بستها و کلیپسها (مشخصات فنی و نیروهای مجاز)
توضیح: اعداد نیروها تقریبی و وابسته به سازنده، جنس، و آزمونهای اتصال؛ برای طراحی نهایی از دادههای تولیدکننده و محاسبات بار باد پیروی کنید.
| نوع اتصال | شرح | جنس معمول | قطر پیچ/پین مرجع (mm) | نیروی کشش/برشی مجاز مرجع (آزاد) per fixing |
|---|---|---|---|---|
| کلیپس پنهان (hidden clip) — hook type | قلابی از لبه پانل گرفته و به ریل آلومینیومی قلاب میشود | استنلساستیل 316 / فولاد گالوانیزه | Ø6–8 mm (پیچ به ریل) | کشش: 3–8 kN ؛ برش: 2–6 kN |
| کلیپس لبهای با پیچ از پشت (back-fix clip) | کلیپس به پشت پانل پیچ میشود، نمایی بدون پیچ جلو | استنلساستیل 304/316 | Ø6–10 mm | کشش: 4–10 kN ؛ برش: 3–8 kN |
| بست آویز فولادی (hanger + bracket) | گیره سنگین برای پانلهای بزرگ/سنگین با پیچ و پیچگوشتی | فولاد گالوانیزه / استنلساستیل | Ø8–12 mm | کشش: 8–25 kN ؛ برش: 6–20 kN |
| کلیپس قابل تنظیم (adjustable clip) | کلیپس با مهره تنظیم ارتفاع برای همخوانی پنلها | استنلساستیل | Ø6–10 mm | کشش: 4–12 kN ؛ برش: 3–10 kN |
| Fixing visible (screw through) | پیچ از جلو وارد پانل میشود (با واشر ضدانبساط) | استنلساستیل | Ø6–10 mm | کشش: 3–12 kN ؛ برش: 3–10 kN |
| سیستم ضخیم با گیره مکانیکی و قفل (mechanical lock) | گیره قفلشونده مخصوص پانلهای بزرگ/باربر | استنلساستیل 316 | Ø10–16 mm (پین/بولت) | کشش: 15–40 kN ؛ برش: 10–35 kN |
نکات طراحی:
- توزیع تعداد فیکسینگ: معمولاً 4–8 فیکسینگ برای پانلهای کوچک تا متوسط؛ برای پانلهای بزرگتر یا در مناطق بادخیز تعداد و ظرفیت فیکسینگ افزایش مییابد.
- فواصل بین فیکسینگ روی لبهها بر اساس ابعاد پانل و بار باد محاسبه میشود (مثلاً فیکسینگها هر 250–500 mm در لبهها برای پانلهای متوسط).
- برای فیکسینگها در دیوارههای غیربتنی باید از انکروهای شیمیایی یا انکرو مکانیکی مناسب استفاده شود.
- الزامات خوردگی: در مناطق ساحلی از استنلساستیل 316 یا فولاد با پوشش مناسب استفاده کنید.

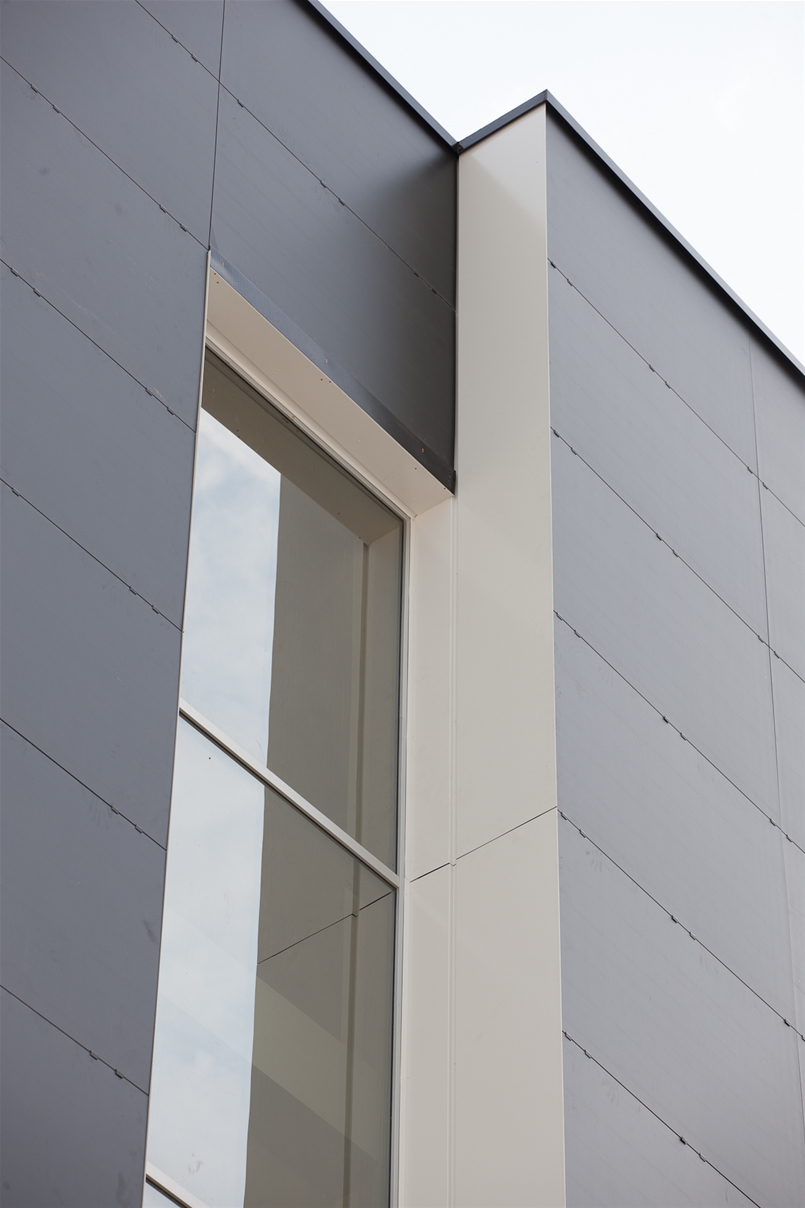

نمای سرامیک خشک (Dry-fixed ceramic facade یا ventilated ceramic cladding)
