نرده شیشه‌ای اسپیگت

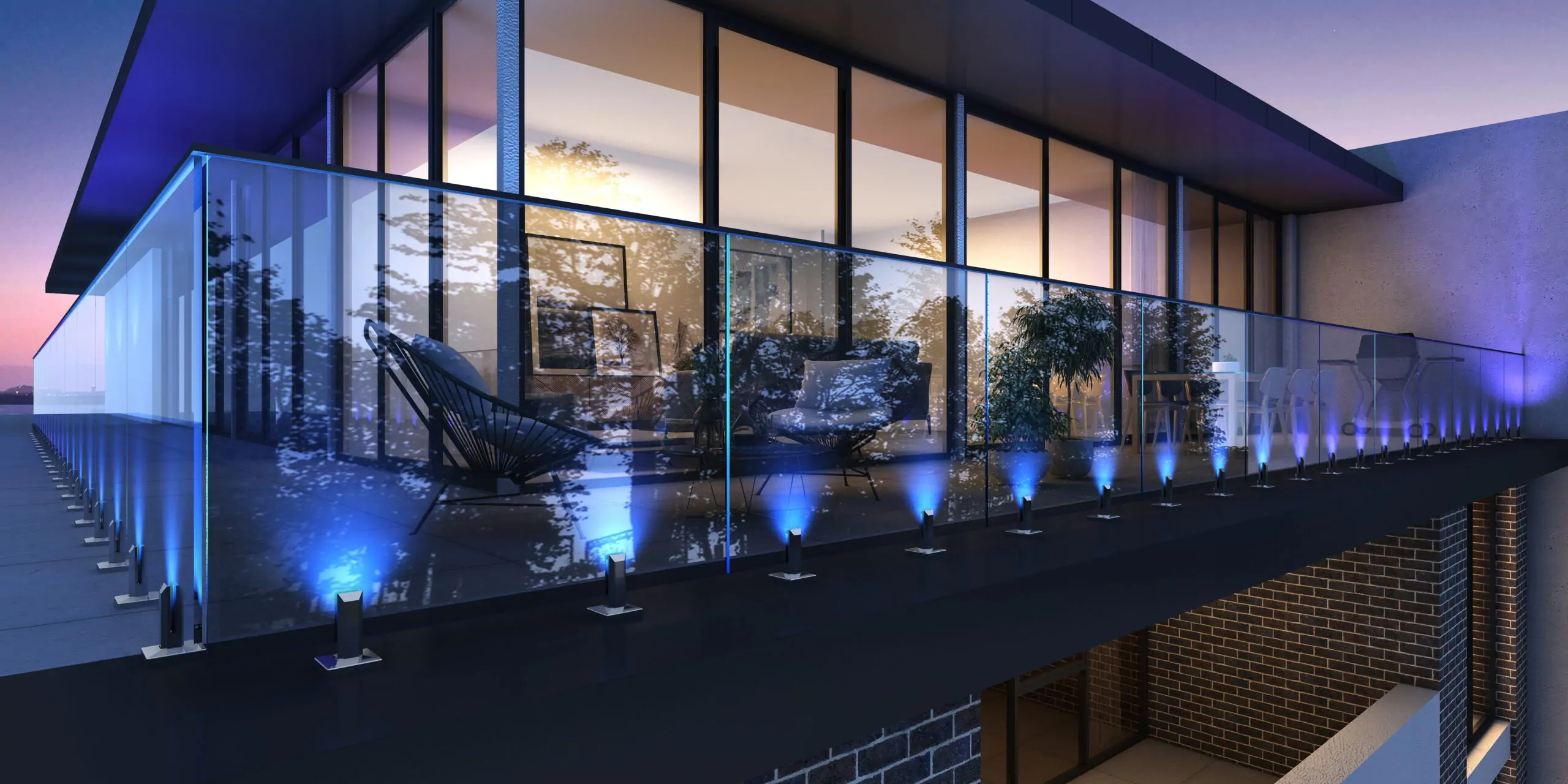

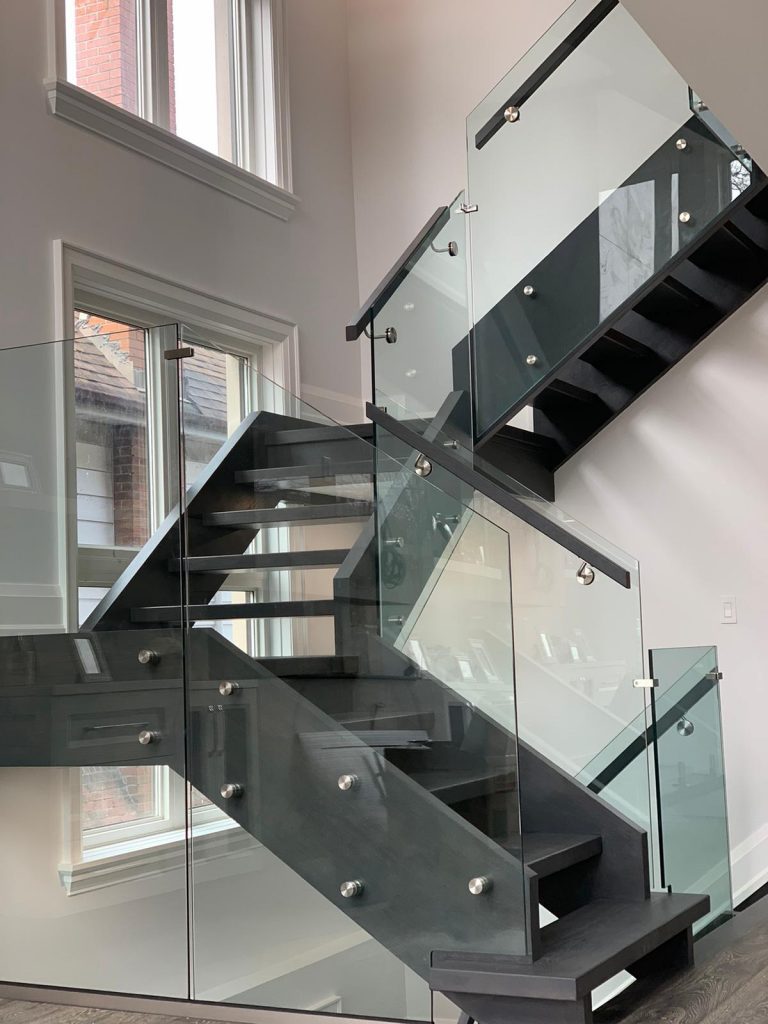

نرده شیشه‌ای اسپیگت (Spigot) سیستم نرده بدون فریم است که پانل‌های شیشه‌ای را با پایه‌های فلزی مستقل (اسپیگت) به کف یا لبه نصب می‌کند. مناسب برای بالکن، تراس، پلکان و فضاهای بیرونی/داخلی که دید باز و ظاهری مینیمال مطلوب است.

جدول خلاصه مشخصات

مشخصات فنی و نکات طراحی

• شیشه: معمولاً از شیشه سکوریت لمینت استفاده می‌شود تا در صورت شکست لایه‌ها را نگه دارد؛ ترکیب رایج 2×8–10mm یا 2×10–12mm با لایه پی‌وی‌بی بین آنها. ضخامت نهایی بر اساس ارتفاع و بارگذاری تعیین می‌شود.
• اسپیگت: انتخاب بین مدل‌های توپر و مدل‌های کاسه‌ای (with clamping plate)؛ اسپیگت‌های استلنس استیل 316 برای محیط‌های نمکی/دریایی توصیه می‌شود. قطر و طول بدنه اسپیگت باید براساس طراحی باربری انتخاب گردد.
• اتصال به سازه: کف بتنی باید دارای آرماتور و ضخامت کافی برای نگهداری بولت‌ها باشد؛ در سطوح ضعیف از رولبولت‌های شیمیایی یا کف‌ساز تقویت‌شده استفاده کنید. برای لبه‌نصب، لبه باید دارای حداقل ضخامت و تقویت در نظر گرفته شود.
• تحمل بار و ضوابط: طراحی باید مطابق آیین‌نامه‌های محلی (مثلاً Eurocode, AS/NZS, یا آیین‌نامه‌های ملی) برای فشار جانبی دست و باد انجام شود. معمولاً ضریب بار جانبی برای حفاظ‌های بالکن بین 0.74–1.5 kN/m اعمال می‌شود.
• فاصله بین اسپیگت‌ها: به‌طور معمول 800–1200 میلی‌متر بین مراکز اسپیگت، بسته به ضخامت شیشه و بارگذاری. فواصل بیشتر نیاز به شیشه ضخیم‌تر یا تسمه نگهدارنده دارد.
• آب‌بندی و زهکشی: اسپیگت‌های کف‌نصب اغلب دارای سوراخ‌های زهکشی یا واشر EPDM برای جلوگیری از ورود آب و خوردگی داخلی هستند.
• حفاظ ایمنی: در لبه‌های برشی شیشه از پروفیل محافظ یا لبه‌نهایی (edge protector) استفاده کنید تا تمرکز تنش کاهش یابد. لبه‌های شیشه باید دقیقاً پرداخت شده و رادیوس لبه مناسب داشته باشند.
• تراز و تنظیم: اسپیگت‌های دارای پیچ تنظیم (set screw) امکان تنظیم زاویه و تراز پانل را فراهم می‌کنند؛ پس از تراز نهایی قفل شوند.

الزامات نصب و کنترل کیفیت

1. بررسی نقشه و بارگذاری طراحی شده و انطباق با استانداردهای محلی.
2. کنترل زیرسازی: مقاومت فشاری بتن، ضخامت لبه، و فاصله از لبه برای نصب بولت‌ها.
3. نصب موقت و تراز کردن هر پانل پیش از قفل‌کردن کامل.
4. استفاده از واشر EPDM یا پلاستیک بین اسپیگت و شیشه برای محافظت و توزیع تنش.
5. بازرسی نهایی پیچ‌ها، تراز، و سطح شیشه برای ترک یا نقص.
6. گزارش مستند نصب شامل شماره قطعات، فاصله بین اسپیگت‌ها و عکس‌های کاری.

نگهداری و ایمنی

• بازرسی سالانه اتصالات، شل‌شدگی پیچ‌ها و خوردگی.
• تمیزکاری شیشه با مواد غیرخورنده و پاک‌کننده غیر ساینده.
• در محیط‌های دریایی از اسپیگت 316 و مراقبت بیشتر نسبت به خوردگی استفاده شود.
• در صورت شکستگی شیشه، پانل باید بلافاصله تثبیت و تعویض شود.

مزایا:

• ظاهری مینیمال و شفاف: دید را محدود نمی‌کند و حس فضایی باز و مدرن می‌دهد.
• نصب نسبتا سریع: قطعات پیش‌ساخته و روش نصب ساده‌تر نسبت به قاب‌های کامل.
• نگهداری کم: جنس معمولاً استیل ضدزنگ و شیشه سکوریت است که نیاز به تعمیر و رنگ‌آمیزی ندارد.
• تنوع در اجرا: کف‌نصب یا لبه‌نصب، انواع ارتفاع و ضخامت شیشه، پوشش‌های مختلف اسپیگت.
• ایمنی قابل‌قبول: با استفاده از شیشه سکوریت یا لمینت و اسپیگت مناسب، مقاومت و ایمنی بالایی دارد.

معایب:

• نیاز به زیرسازی قوی: بارها و ضربه‌ها مستقیماً به نقاط پایه منتقل می‌شود؛ پی و اتصال محکم لازم است.
• حساسیت شیشه به تنش موضعی: اگر نصب یا تنظیم اسپیگت درست نباشد، احتمال ترک‌خوردگی یا شکستگی افزایش می‌یابد.
• هزینه بالاتر در موارد خاص: شیشه سکوریت/لمینت و اسپیگت با کیفیت می‌تواند گران‌تر از ریل و میله‌های سنتی باشد.
• نگهداری اتصالات: در محیط‌های نمکی یا صنعتی نیاز به کنترل و تعویض واشر/آب‌بندی و ضدزنگ‌سازی گاه‌به‌گاه است.
• محدودیت‌های طراحی باربری: برای فواصل طولانی یا بارهای زیاد ممکن است نیاز به ستون‌های اضافی یا شیشه ضخیم‌تر باشد.
