نرده شیشه‌ای با پایه

نرده شیشه‌ای با پایه (Base-mounted glass balustrade) سیستمی است که پانل‌های شیشه‌ای خودروار در پایه‌های فلزی (چنگکی، کانال یا پروفیل کف) نصب می‌شوند؛ پایه به کف سازه متصل و شیشه به‌صورت مستقیم در آن فیکس می‌گردد.

کاربردها

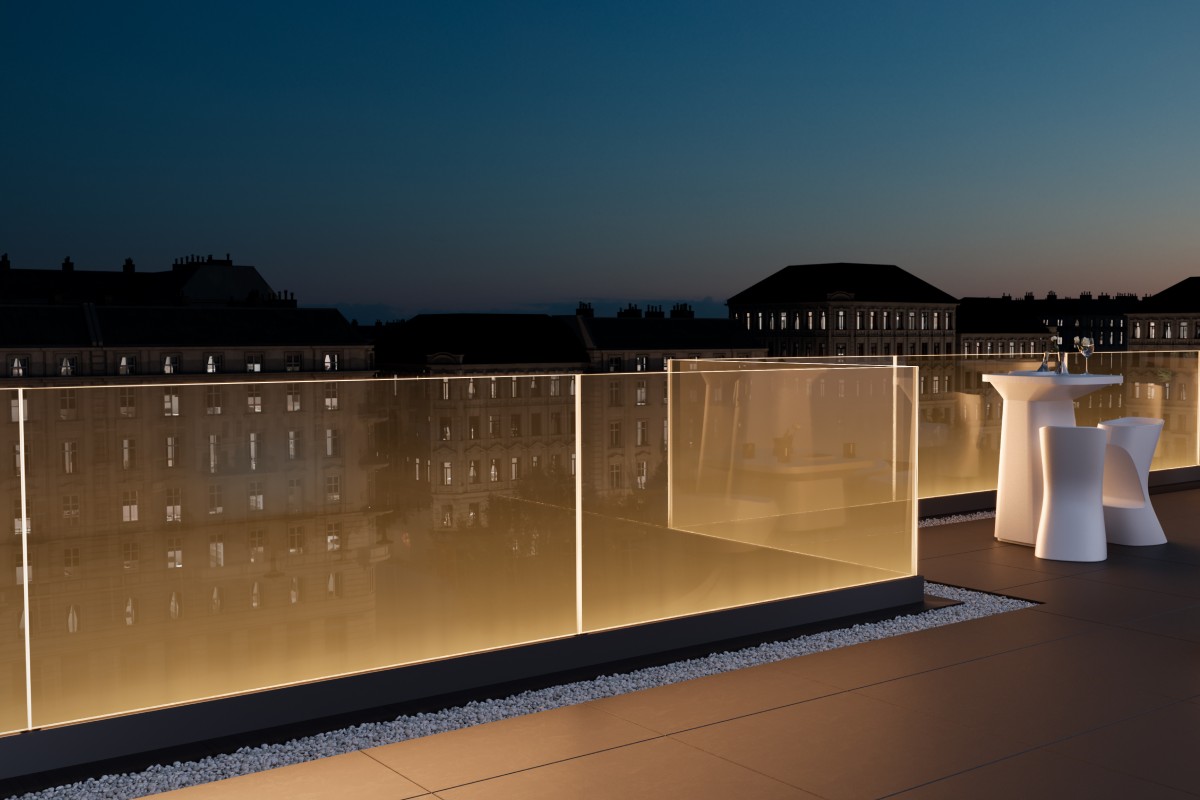

• حفاظ بالکن و تراس آپارتمان‌ها
• نرده راه‌پله‌ها و کناره پلکان در فضاهای داخلی و خارجی
• جان‌پناه پشت‌بام و روف‌تاپ‌ها
• نرده‌های پیرامون آتریوم و لابی تجاری
• جداکننده و حفاظ کنار استخرها و محوطه‌های محوطه باز
• نرده‌های فروشگاهی و نمایشگاهی برای دید باز و مدرن

مصالح و اجزا

• شیشه: لمینت سکوریت (tempered laminated) معمولاً 10–21 mm (بسته به ارتفاع و بارگذاری)
• پایه‌ها: کانال آلومینیومی کف (U-channel)، پروفیل استیل یا آلومینیوم، فیکسچرهای فولادی و بولت گالوانیزه
• کانکتورها: گیره‌های نقطه‌ای (spigots) استیل/آلومینیوم در نمونه‌های بدون کانال
• واشر و درزگیر: EPDM یا نوار لاستیکی برای نگهداری و جلوگیری از تماس شیشه با فلز
• فلاشینگ و کاور: روکش آلومینیوم یا روکش استیل برای پوشاندن فاق پایه
• یراق‌: پیچ انکر، رول پلاگ، صفحه تقویت کف در محل نصب در صورت لزوم

جزئیات اجرایی کلیدی

• نوع شیشه: لمینت (دو یا چند لایه) با لایه میانی PVB برای ایمنی — سکوریت پیش از لمینت یا لمینت‌شده پس از سکوریت بسته به تولیدکننده.
• ضخامت پیشنهادی بر اساس ارتفاع:
  • تا 1.1 m: معمولاً 10–12 mm لمینت
  • 1.1–1.5 m: 12–15 mm لمینت یا دو لایه 8+8 mm لمینت
  • بالاتر از 1.5 m یا بارگذاری بالای باد: 15–21 mm یا ترکیب لایه‌ها (مشخص با محاسبات سازه‌ای)
• فاصله از لبه (کورس): پایه کانال معمولاً در لبه بتن/کف نصب و با انکور بولت محکم می‌شود؛ در سطوح نازک باید صفحه توزیع بار زیر پایه نصب شود.

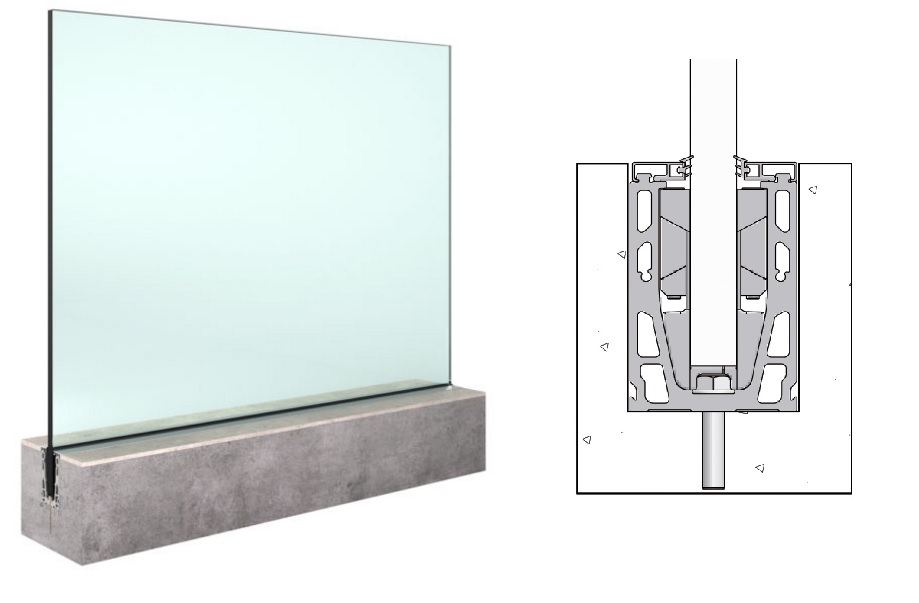

• نحوه فیکس: شیشه داخل کانال قرار گرفته، واشر EPDM در کف و کناره‌ها قرار می‌گیرد، سپس با گوه یا پیچ تنظیم قفل می‌شود؛ در سیستم spigot شیشه با بست نقطه‌ای مهار می‌شود.
• اتصالات انتهایی و درز انبساط: درز سیلیکون بین شیشه و فلاشینگ برای جلوگیری از نفوذ آب و کاهش ارتعاش؛ در گوشه‌ها نوارهای قابل تنظیم برای حرکت حرارتی.
• تقویت محل پایه: برای بارگذاری بالا (بالکن‌های بیرون‌زده) صفحه تقویتی فولادی زیر کاشی/سنگ لازم است تا انکرها در بتن عمل کنند.
• محافظت لبه شیشه: لبه‌ها صیقلی و سگمنت‌شده؛ در صورت قرارگیری روبه‌رو دست باید استفاده از محافظ لبه (edge protector) یا فریم سبک در نظر گرفته شود.

مزایا

• دید باز و حس بصری گسترده (بدون مانع بصری)
• نما و ظاهر مدرن و لوکس
• نگهداری نسبتاً آسان و تمیزکاری ساده
• مقاومت ایمنی بالا در صورت استفاده از شیشه لمینت
• مناسب برای ترکیب با دستگیره استیل یا پروفیل نازک

معایب و محدودیت‌ها

• هزینه بالاتر نسبت به نرده‌های سنتی (فضای فلزی یا چوبی)
• نیاز به دقت اجرایی بالا در نصب و تقویت زیرین
• احتمال لکه‌پذیری و نیاز به تمیزکاری مکرر (اثر انگشت، قطرات آب)
• در صورت شکست، لمینت نگه می‌دارد اما تعویض پانل بزرگ و هزینه‌بر است
• در مناطق با بار باد زیاد نیاز به محاسبات سازه‌ای دقیق و شیشه ضخیم‌تر

نکات ایمنی و نگهداری

• استفاده از شیشه لمینت با PVB (یا EVA) برای جلوگیری از پرتاب قطعات هنگام شکست.
• بازرسی سالیانه اتصالات، انکرها و واشرها؛ سفت کردن پیچ‌ها در صورت لقی.
• تمیزکاری با مواد ملایم و پارچه میکروفایبر؛ از شوینده‌های اسیدی قوی پرهیز شود.
• تعمیر یا تعویض پانل آسیب‌دیده بلافاصله برای جلوگیری از خطرات.
