نمای لوور آلومینیومی
نمای لوور آلومینیومی یا آفتاب گیر (Sun-Shield) یا شید همگی اشاره به نوعی پنجره های آلومینیومی تیغه ای شکل با شکل های مختلف دارد که جلوی ورود تابش مستقیم نور خورشید را می گیرند اما جریان هوا برقرار است. از طرفی به دلیل عبور غیر مستقیم نور خورشید با شدت و گرمای کم، روی روشنایی و نورگیری ساختمان هم تأثیر منفی نمی گذارند. لوور و شیدر آلومینیومی براساس فاکتورهای مختلف شکل ظاهری و طراحی، نوع نصب، محل نصب، جنس یا متریال سازنده و شیوه نصب به دسته های مختلف با کاربرد گوناگون تبدیل می شوند.
نمای لوور آلومینیومی

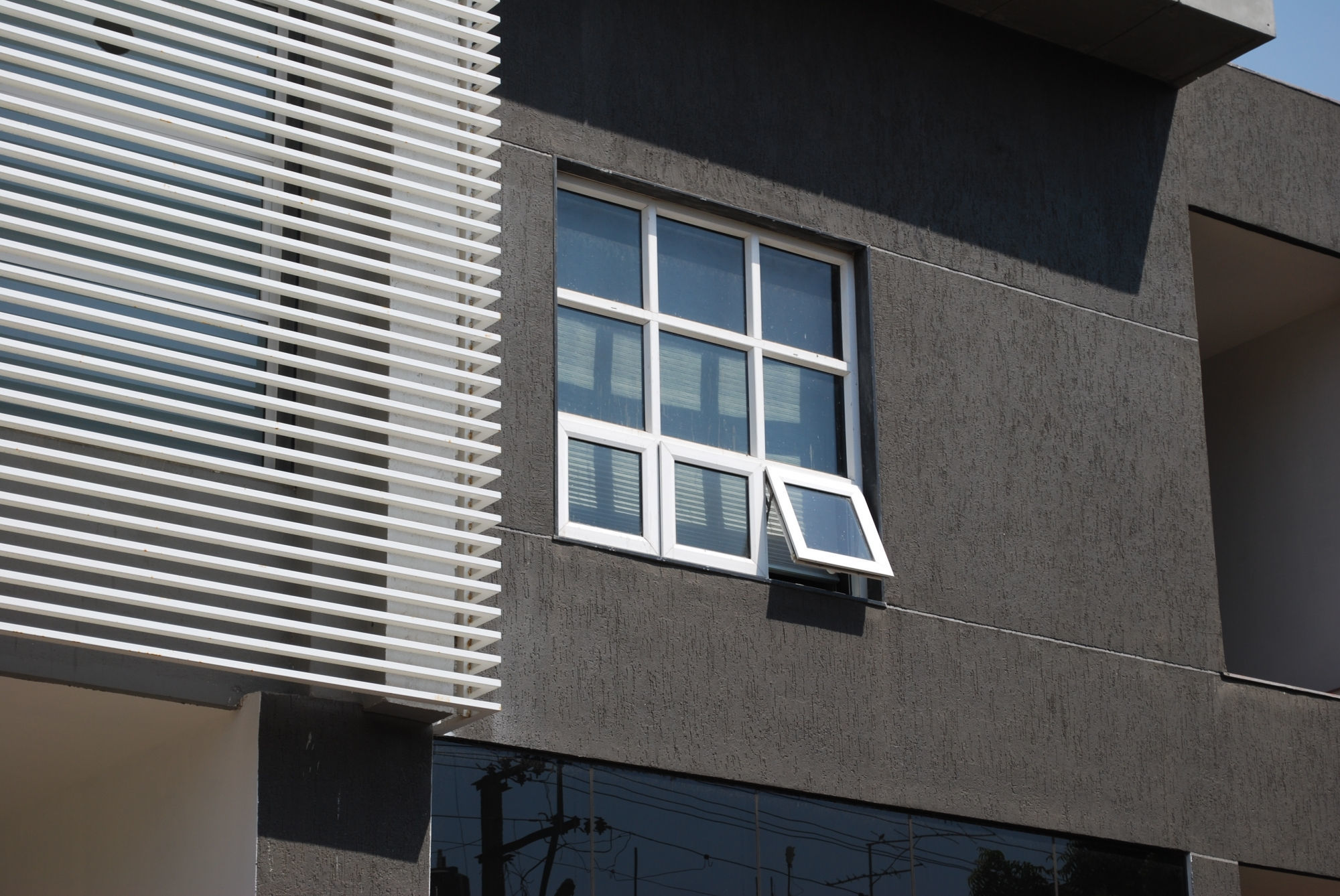

نما یا سیستم لوور آلومینیومی مجموعهای از تیغههای آلومینیومی (لوورها) است که جهتدهی، کنترل نور، تهویه و زیبایی را برای نمای خارجی یا داخلی فراهم میکند؛ میتواند افقی، عمودی یا مایل باشد و بهصورت ثابت یا متحرک اجرا شود.
اجزا اصلی:
- تیغه (blade / louver) — پروفیل آلومینیومی اکسترود یا خمشده با پوشش رنگ (پودری یا PVDF) یا روکش آنادایز.
- قاب و زیرساز (support frame) — ریلها، قابهای آلومینیومی یا فولادی و بستهای اتصال به سازه.
- اتصالات و لولا (در نوع متحرک) — موتور/اکتشافگر در سیستمهای کنترل شده.
- درزگیرها و عایقها — در صورت نیاز برای کنترل نفوذ آب و هوا.
- پوششهای داخلی یا شبکههای توری (برای جلوگیری از پرندگان و ورود ذرات).
انواع لوور:
- ثابت (Fixed louvers): تیغهها در زاویهای ثابت نصب میشوند—کمهزینه و کمنیاز به نگهداری.
- متحرک (Operable louvers): تیغهها قابلیت تغییر زاویه (دستی یا موتوری) برای کنترل نور و تهویه.
- ورودی هوا/خروجی هوا (Air intake/exhaust louvers): برای تهویه مکانیکی یا طبیعی با طراحی آئرودینامیک.
- منظرهگیر (Sun louvers / sunshades / brise-soleil): طراحی برای کاهش تابش مستقیم خورشید و نفوذ گرما.
- نما لانهزنبوری یا پرهای (Blade types): تیغههای تخت، منحنی، پروفیلهای مشبک یا پروفیلهای تزئینی.

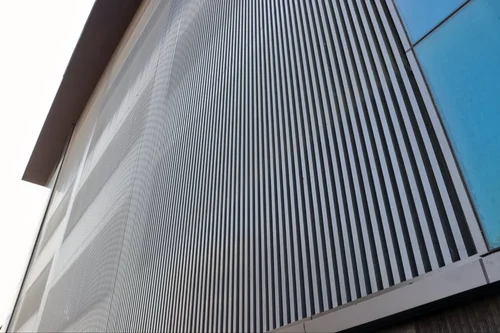

- لوورهای عمودی برای نما یا برای محافظت از دید در طبقات پارکینگ.
مزایا:
- کنترل تابش خورشید و کاهش بار حرارتی داخل ساختمان.
- بهبود آسایش بصری و کاهش خیرگی.
- افزایش تهویه طبیعی در طراحیهای مناسب.
- ظاهر مدرن و قابلیت تطبیق با طراحیهای متنوع.
- وزن سبک و مقاومت در برابر خوردگی (با پوشش مناسب).
- معایب و ملاحظات:
- نیاز به طراحی دقیق جهت جلوگیری از نفوذ باران در نوع نما باز.
- هزینه نگهداری برای تیغههای متحرک و موتور/یراق.
- امکان تجمع گرد و غبار و نیاز به تمیزکاری دورهای.
- در صورت طراحی نامناسب ممکن است دید و نور طبیعی بیش از حد محدود شود.
مشخصات فنی مهم:
- جنس و آلیاژ آلومینیوم (معمولاً 6063-T5 / 6063-T6) و ضخامت جداره پروفیل.
- پوشش سطحی: رنگ پودری الکترواستاتیک، پوشش PVDF، آنادایز.
- زاویه و فاصله بین تیغهها (pitch) برای کنترل سایه و دید.
- بار باد و اتصال به سازه — محاسبه توسط مهندس سازه ضروری است.
- مقاومت در برابر خوردگی و شرایط جوی محلی (نمک، رطوبت).
- ضریب نفوذ صوت و عملکرد آکوستیک در صورت لزوم.
- مصالح تکمیلی: پروفیلهای تقویتکننده، بستهای استنلساستیل، واشرهای EPDM.
کاربردها:
- نماهای اداری و تجاری (Sun-shading)
- پارکینگها (مداخل و نماهای تهویهای)
- بالکنها و تراسها برای کنترل دید و نور
- نماهای صنعتی و سولهها برای تهویه
- فضاهای داخلی مانند سقفهای کاذب و جداکنندههای بصری
طراحی و نصب:
- تعیین زاویه لوورها بر اساس مسیر خورشید (شبیهسازی سایه یا استفاده از نرمافزارهای شبیهسازی خورشید).
- انتخاب پروفیل مناسب براساس طول دهانه و بار باد؛ استفاده از تقویتها برای دهانههای بلند.
- جزئیات آببندی و شیب نصب برای هدایت آب باران.
- دسترسی برای نگهداری و نظافت (دسترسی از خارج یا استفاده از سیستم شستشوی نمای خودکار در پروژههای بزرگ).
- هماهنگی با المانهای نمای دیگر (شیشه، کرتینوال، پانلهای کامپوزیت).
استانداردها و تستها:
- تست بار باد و تحلیل سازهای پروفیلها و اتصالات.
- تست خوردگی (نمکپاشی) برای پوششها.
- تست رنگ و مقاومت اشعه UV برای پوششهای PVDF/پودری.
- تستهای عملکردی برای قطعات متحرک (چرخههای عمر).
نگهداری:
- تمیزکاری دورهای با آب و شوینده ملایم.
- بازرسی پوششها و رنگ برای ترک و پوستهشدن.
- سرویس یراقها و موتورها در لوورهای متحرک.
- تعویض واشرها و بستهای فرسوده.
خروجی کامل شامل چهار بخش:
- مشخصات نمونه پروفیلهای لوور
- مقایسه پوششها
- جدول زاویه/فاصله لوورها و تأثیر بر کنترل تابش و دید
- لینک به تصاویر استوک و دیتیلهای اجرایی. واحدها متریک (mm, kg/m, µm, kN/m²).
1 . مشخصات نمونه پروفیلهای لوور (نمونه مرجع)
| نوع پروفیل | عرض مفید (mm) | عمق/ارتفاع پروفیل (mm) | ضخامت جداره (mm) | آلیاژ معمول | وزن تقریبی (kg/m) | تقویت لازم |
|---|---|---|---|---|---|---|
| تیغه تخت ساده — 100 mm | 100 | 40–80 | 1.2–2.0 | 6063-T5 / T6 | 0.6–1.2 | برای طول>2.5 m تقویت داخلی یا زیرسازی لازم |
| تیغه تخت — 150 mm | 150 | 40–100 | 1.5–2.5 | 6063-T6 | 0.9–1.8 | تقویت برای دهانههای بلند |
| تیغه منحنی (فاین) — 80 mm | 80 | 30–60 | 1.2–2.0 | 6063-T5 | 0.5–1.0 | عموماً بدون تقویت تا 3.0 m |
| تیغه پرهای (airfoil) — 200 mm | 200 | 60–120 | 1.8–3.0 | 6063-T6 | 1.6–3.2 | تقویت/ریگلاژ برای دهانههای بزرگ |
| تیغه عمودی (blade vertical) — 120 mm | 120 | 50–150 | 1.5–2.5 | 6063-T6 | 1.0–2.2 | تقویت در اتصالات و پایه |
| تیغه متحرک (operable) با لولا | بسته به طرح | 40–150 | 1.8–3.0 | 6063-T6 + فولاد برای لولا | 1.2–3.0 | تقویت لولا و پینها ضروری |
| پروفیل زیرسازی (support rail) | — | 30–80 | 2.0–4.0 | 6061 / فولاد گالوانیزه | 1.5–5.0 | طراحی بر اساس بار باد و طول دهانه |
توضیح: وزنها تقریبیاند و بسته به طراحی مقطع و ضخامت واقعی متغیرند.
2 . مقایسه پوششها (مهم برای دوام و نمای نهایی)
| پوشش | ضخامت لایه (µm) | مقاومت UV / ثبات رنگ | مقاومت خوردگی | هزینه نسبی | عمر مفید عملیاتی |
|---|---|---|---|---|---|
| آنادایز طبیعی (Anodized) | 5–25 µm | خوب تا عالی (بسته به ضخامت) | خوب | متوسط | 10–25 سال |
| رنگ پودری الکترواستاتیک (Polyester) | 60–120 µm | خوب (مناسب مناطق کم تا متوسط UV) | متوسط | کم–متوسط | 7–15 سال |
| PVDF (Kynar) — پوشش چند لایه | 20–30 µm (ترکیبی) | عالی (پایداری رنگ بالا در UV) | عالی | بالا | 15–25+ سال |
| پوشش پلیاوره یا پلییورتان | 80–150 µm | خوب–عالی | عالی | بالا | 10–20 سال |
| روکش لمینیت (چوبنما) | متغیر | بسته به کیفیت فیلم | متوسط | متوسط–بالا | 7–15 سال |
نکته: انتخاب پوشش براساس اقلیم (تابش UV، رطوبت، سولفاته) و بودجه انجام شود. PVDF برای نماهای شهری ساحلی یا با تابش شدید توصیه میشود.
3 . جدول زاویه و فاصله لوورها و تأثیر بر کنترل تابش و دید
(فرض: لوورهای افقی در نمای جنوبی؛ ارتفاع لوور = H_l (mm)، فاصله بین لبههای لوور (pitch) = P (mm)، زاویه شیب لوورها = θ نسبت به افق (در مورد لوورهای متحرک زاویه دوران). نتایج تقریبی بر اساس شبیهسازی سایه و استانداردهای مرسوم.)
| حالت | H_l (mm) | P (mm) | θ (deg) | درصد کاهش تابش مستقیم ظهر تابستان (%) | دید رو به بیرون (میزان انسداد) |
|---|---|---|---|---|---|
| سایه مؤثر قوی (سایهبان) | 200 | 200 | 0 (افقی) | 60–80% | دید محدود در بالا، دید پایین حفظ میشود |
| تعادل نور/دید | 150 | 300 | 0 | 40–60% | دید متوسط حفظ میشود |
| اولویت دید بیرون | 100 | 300 | 10–20° (کج) | 20–40% | دید خوب، خیرگی کمی کاهش |
| لوور عمودی برای حریم | 120 | 120 | 0 (عمودی) | کنترل تابش زاویهای صبح/عصر | جلوگیری از دید جانبی ولی دید عمودی محدود |
| لوور متحرک — زاویه متغیر | 150 | 250 | 0–45° قابل تنظیم | قابل تنظیم تا 80% | میتوان دید را در نیاز حفظ یا محدود کرد |
