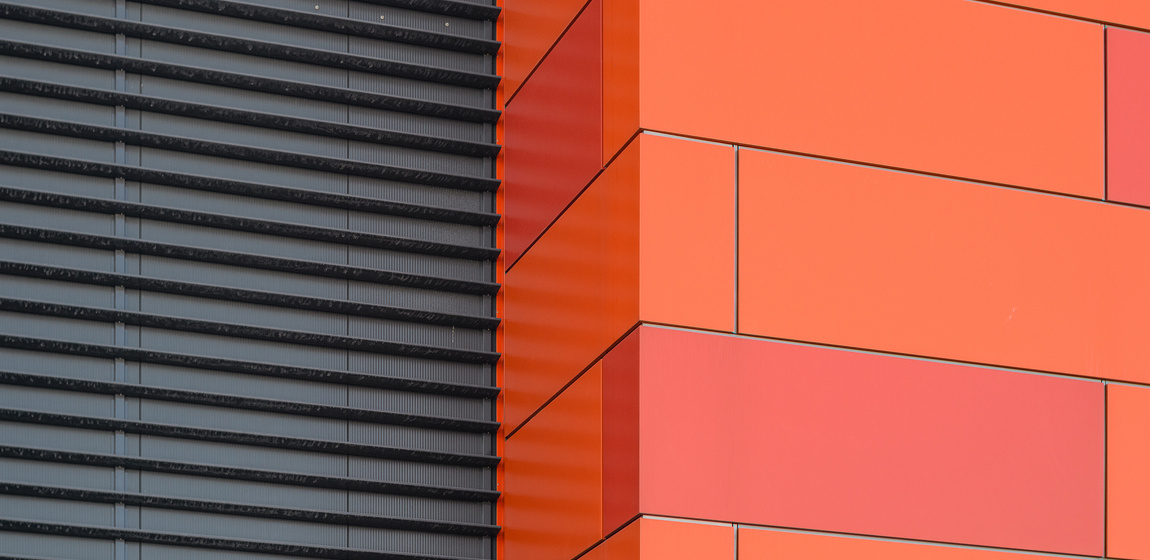

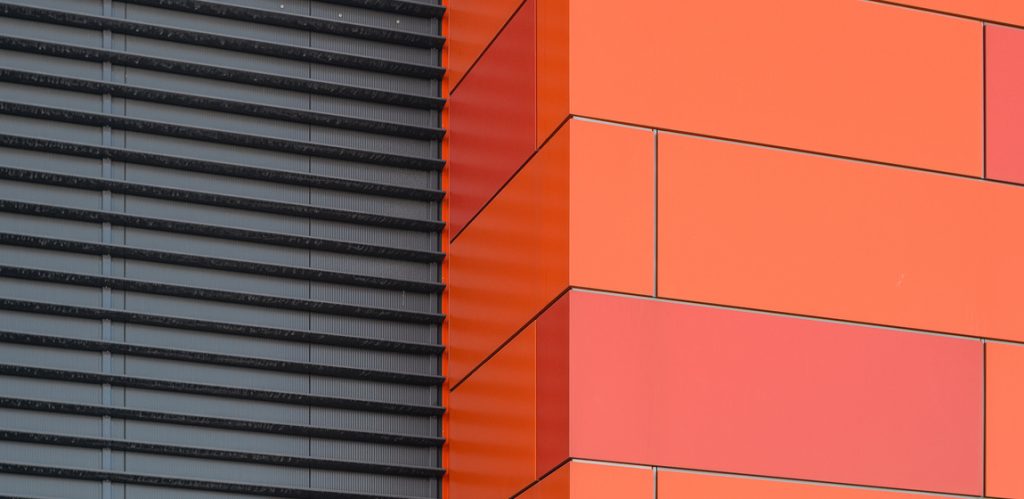

نمای کامپوزیت
نمای کامپوزیت به جهت ویژگی ها و مزایای ذکر شده از زمان اولین ورود ورق کامپوزیت به صنعت ساختمان سازی و نمای ساختمان هر روز بیش از پیش مورد توجه پیمانکاران و انبوه سازان قرار گرفته و در اکثر ساختمان های مدرن و بلند مرتبه از این نوع نما استفاده می گردد. در دنیای پیشرفته امروز هر روز متریالهای بروزی طراحی و تولید میشوند که به موجب آن مصالح و متریال های قدیمی از رده خارج می شوند. ورق کامپوزیت به دلیل مزیت های فراوان توانسته در رقابت با دیگر نما های ساختمان جایگاه خود را به دست بیاورد و از نماهای سنتی پیشی بگیرد.
نمای خارجی ساختمانهای تجاری و اداری- نمای ساختمانهای مسکونی مدرن- سقفهای کاذب و کنسولها- نمای داخلی در فضاهای پررفتوآمد- تابلوها و فضاهای تبلیغاتی بیرونی- پروژههای بازسازی نما- فضاهای صنعتی خاص
نمای کامپوزیت (Aluminium Composite Panel — ACP یا نما کامپوزیت)

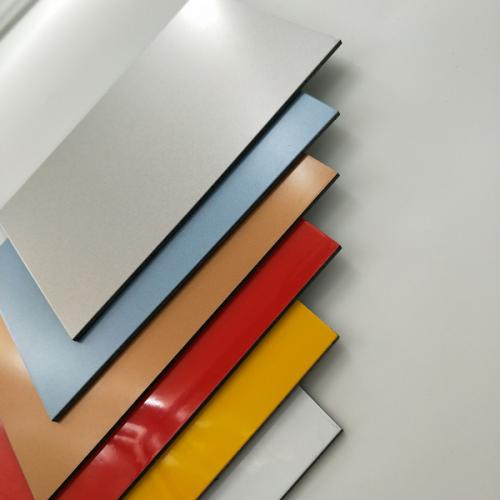

سیستم پوششی سبک شامل پانلهایی متشکل از دو لایه ورق آلومینیومی نازک که هستهای از جنس پلیاتیلن (PE)، هستهٔ معدنی غیرقابلاشتعال (A2) یا هستهٔ معدنی تقویتشده بین آنها دارد. پانلها معمولاً با زیرسازی و پیچ/چسب یا سیستمهای مخفی به ساختمان متصل میشوند.
اجزا اصلی:
- ورق آلومینیوم روکار (معمولاً 0.3–0.5 mm ضخامت)
- هسته داخلی (PE معمولی، FR — flame-retardant، یا هستهٔ معدنی غیرقابلاشتعال)
- پوشش رنگی سطح (PVDF/Kynar یا رنگ پودری)
- لبه و پروفیل قاب/زیرساز (آلومینیوم/فولاد)
- چسب و فوم درزگیر، واشرهای EPDM، بولت/پیچ و کلیپس اجرایی
انواع هسته:
- PE (پلیاتیلن) — سبک و ارزان، اما در برابر آتش عملکرد ضعیف (نباید در نماهای بلند بدون اقدامات اضافی استفاده شود)
- FR (Flame-Retardant) — دارای افزودنیهای تاخیردهنده اشتعال، عملکرد بهتر نسبت به PE
- A2 / خنثی معدنی — هستهٔ غیرقابلاشتعال مناسب برای ساختمانهای بلند و تطابق با مقررات آتشنشانی
مزایا:
- وزن کم و نصب سریع
- سطح صاف، یکنواخت و قابل تولید در رنگها/پترنهای متنوع (شامل شبیهسازی سنگ یا چوب)
- هزینه نسبتا اقتصادی برای نماهای تجاری و اداری
- مقاومت در برابر خوردگی و نگهداری آسان (با پوشش مناسب)
- امکان تولید در ابعاد بزرگ و برشهای دقیق
معایب و ملاحظات:
- خطر آتشسوزی در هستههای PE؛ رعایت مقررات آتشنشانی و استفاده از هستههای غیرقابلاشتعال در ساختمانهای بلند ضروری است
- امکان موجدار شدن یا تاب خوردن در صورت اجرای نامناسب یا زیرسازی ضعیف
- نقاط اتصال و درزها نیازمند جزئیات دقیق برای جلوگیری از نفوذ آب و صدا
- کیفیت پوشش و قابها در درازمدت تعیینکننده دوام نمای نهایی است
مشخصات فنی متداول:
- ضخامت کلی پانل: 3 mm (2+0.3), 4 mm (3+0.5), 6 mm (3+1+0.5) و مشابه — اعداد نشاندهنده کل ضخامت و ضخامت ورقهای آلومینیوم
- ضخامت ورق آلومینیوم: 0.3–0.5 mm رایج
- وزن تقریبی: 3–10 kg/m² بسته به ضخامت و هسته
- پوشش سطحی: PVDF (20–25% Kynar) با ضخامت فیلم 20–30 µm، یا رنگ پودری 60–120 µm
- اندازه فابریک معمول: 1220×2440 mm، 1250×3050 mm یا تولید سفارشی تا 4000 mm طول
روشهای نصب رایج:
- نصب مرئی (screw through) — پیچهای نما به پانل زده میشوند (سریع اما بصری).
- نصب مخفی (rainscreen with cassette) — پانلها به صورت cassettes روی زیرسازی نصب میشوند، درزها کنترلشدهاند.
- چسبکاری ساخت کارخانهای (bonded systems) — پانلها به زیرسازی با چسب صنعتی متصل میشوند (نیاز به سطح مناسب و ضمانت).
- سیستم کلیپس و ریل آلومینیومی برای نصب سریع و قابلیت تعویض
جزئیات آتشنشانی و مقررات:
- در نماهای بیش از ارتفاع بحرانی محلی (معمولاً بیش از چند طبقه)، استفاده از هستهٔ غیرقابلاشتعال (A2) یا سیستمهای جداکننده آتش ضروری است.
- بسیاری از کشورها استفاده از هستهٔ PE در ساختمانهای بلند را محدود یا ممنوع کردهاند پس پیش از انتخاب، استانداردهای محلی را بررسی کنید.
پوششها و دوام:
- PVDF (Kynar) بهترین پایداری رنگ و مقاومت UV را ارائه میدهد (عمر عملکردی 15–25 سال بسته به اقلیم).
- رنگ پودری اقتصادیتر اما پایداری رنگ کمتری در معرض UV شدید دارد.
- آنادایز و روکشهای خاص برای مقاومت بیشتر در محیطهای خورنده.
جزئیات طراحی و مدیریت درزها:
- درزهای انبساط عمودی و افقی باید بر اساس طول پانل و ضریب انبساط حرارتی آلومینیوم (≈23×10^-6 /°C) پیشبینی شوند.
- راهکارهای آببندی (واشر EPDM، پروفیلهای آبرو) برای جلوگیری از نفوذ آب و تجمع رطوبت در پشت پانل.
- زیرسازی باید بار باد و بارهای برشی را به سازه منتقل کند؛ فواصل بین پیچهها و کلیپسها براساس محاسبه بار باد تعیین میشود.
نگهداری و بازرسی:
- شستشو با آب و شوینده ملایم؛ پرهیز از مواد ساینده.
- بازدید دورهای درزها، پیچها و نقاط اتصال؛ تعویض واشرها و قطعات خوردشده.
- تعمیر خط و خشها با قلممو/رنگ مخصوص یا تعویض پانل در صورت آسیب شدید.
کاربردها:
- نماهای اداری، تجاری و مراکز خرید
- کانترها، سقفهای کاذب و فضاهای داخلی با ظاهر همگون
- بازسازی نماها و پروژههای سریعالاجرا
در ادامه جدول مقایسهٔ انواع هستهٔ پانل کامپوزیت آلومینیومی (PE vs FR vs A2) با خواص حرارتی و رفتار در برابر آتش، و نکات طراحی/اجرایی مرتبط آمده است. واحدها متریک.
| ویژگی / معیار | PE (Polyethylene) | FR (Fire‑Retardant) — معدنی/شیمیایی شده | A2 / Aluminum‑cored (یا mineral non‑combustible) |
|---|---|---|---|
| ترکیب هسته | هسته پلیاتیلن (ترموپلاستیک) معمولاً با افزودنیهای پایه | هسته پلیمری با افزودنیهای ضدحریق (فلزات هیدراته، آلومینا، آلومینیومتریهیدرات و…) | هستهٔ معدنی یا ساختار آلومینیومی موجدار/عسلک — ترکیب غیرقابلاحتراق |
| واکنش به آتش (کلی) | قابلاحتراق؛ شعلهور میشود و قطرات ذوب/سوخت میتواند تولید کند | کندسوزتر از PE؛ درجهبندی متفاوت (بعضی FR به B-s1,d0 یا مشابه میرسند) | غیرقابلاحتراق یا نزدیک A2 (EN13501‑1 Class A2) — بهطور عمده شعلهور نمیشود |
| استانداردهای مرجع معمول | EN13501‑1: معمولاً class B یا C بسته به فرمول | EN13501‑1: معمولاً B, B‑s1,d0 یا B‑s2,d0 بسته به نوع | EN13501‑1: A2‑s1,d0 یا A1 (بسته به محصول) |
| انتشار دود و قطرات ذوب | معمولاً دود زیاد و احتمال ایجاد قطرات ذوبکننده | دود کمتر از PE، قطرات کمتر اما بسته به فرمول ممکن | دود کم؛ قطرات ناشی از سوختن وجود ندارد |
| انرژی متحرک/حرارتی (Calorific value) | بالا (MJ/kg بیشتر) | کمتر از PE اما قابلتوجه | بسیار کم؛ مواد معدنی یا آلومینیوم کالری کمی آزاد میکند |
| رسانش حرارتی (λ) | λ هسته پلیمری ≈ 0.2–0.4 W/mK (تابع چگالی) | مشابه یا کمی بالاتر/پایینتر بسته به پرکننده | هستهٔ آلومینیومی رسانای خوبی دارد (≈ 160–240 W/mK برای آلومینیوم) اما ساختار موجی/مش باعث رفتار کلی متفاوت حرارتی میشود؛ در کل هستهٔ معدنی عایقتر از فلز نیست — تأثیر کلی بر U‑value اندک نسبت به ضخامت و عایق پشت آن |
| چگالی و وزن (تقریبی برای پانل 4 mm) | سبک — حدود 3.5–6.0 kg/m² بسته به ضخامت ورقها | اندکی سنگینتر از PE — ≈ 4.0–7.0 kg/m² | وزن متغیر؛ بعضی A2 سبک (3.7–5 kg/m²) در نسخههای آلومینیوممش یا 6–9 kg/m² برای هستههای معدنی متراکم |
| قابلیت ماشینکاری / فرمدهی | بسیار خوب (قابل برش، خم، شکلدهی) | خوب ولی نیاز به کنترل در فرآیند | بعضی انواع (آلومینیومکُر) خوب؛ هستهٔ معدنی ممکن است نیاز به فرایندهای خاص (برش لبه، پرس) |
| قابلیت بازیافت | قابل بازیافت اما هسته پلاستیکی پیچیدگی دارد | بسته به ترکیب پرکننده — بازیافت پیچیدهتر از PE خالص | برخی A2 تماماً فلزی یا معدنی قابل بازیافتتر و دوستدار محیطزیست |
| هزینه (نسبی) | کم (اقتصادیترین) | متوسط — گرانتر از PE | بالاتر — گرانترین میان گزینهها |
| کاربرد توصیهشده | نماهای کوتاه/کمارتفاع، پروژههای با بودجه محدود (مگر مقررات آتشنشانی محدود کند) | پروژههایی که نیاز آتشسوزی متوسط دارند؛ در برخی کشورها جایگزینی PE در ساختمانهای مرتفع | نماهای بلند و ساختمانهایی با الزامات سختگیرانه آتشنشانی (مراکز عمومی، بلندمرتبه) |
| محدودیت مقررات | در بسیاری از کشورها برای نماهای بلند یا ساختمانهای عمومی محدود/ممنوع | بسته به کلاس FR ممکن است مجاز باشد تا ارتفاع مشخص | معمولاً دارای پذیرش برای نماهای بلند (در صورت مطالعات تایید شده) |
| نکات طراحی ایمنی (اجرایی) | – از هستههای PE در ارتفاعات زیاد یا نزدیک راههای فرار استفاده نکنید. – درزها و مجاری عمودی را برای جلوگیری از هدایت شعله/گسترش آتش مهار کنید. | – بررسی گواهیهای تولیدکننده و کلاسهای EN/ASTM. – همچنان نیاز به جزئیات جلوگیری از نفوذ شعله و دود در درزها. | – رعایت جزئیات اتصال و آکاردئونی نبودن پانلها؛ اتصالات نباید نقش کانال دود را ایفا کنند. |
| نمونه گواهی/برند (متداول) | Reynobond PE, Alucobond PE | Reynobond FR, Alucobond FR, برخی تولیدکنندگان محلی | Alucomat A2, Alusign A2, محصولات با هستهٔ آلومینیومی/معدنی (Laminated A2) |
| رفتار در آتش — خلاصه عملی | مشتعل شده و شعله منتشر میکند؛ دود و قطرات ذوب تولید میشود — خطر بالا | کندتر شعلهور میشود؛ ممکن است بدون قطره یا با دود کمتر بسته به فرمول | بهعنوان غیرقابلاحتراق یا نزدیک به آن عمل میکند؛ ریسک گسترش شعله از هسته بسیار کم |
نکات کاربردی و توصیهها
- برای ساختمانهای بیش از ارتفاع مشخص محلی یا برای فضاهای عمومی پرخطر از هستههای A2 یا سیستمهای غیرقابلاشتعال استفاده کنید.
- همواره دیتاشیت فنی (fire classification certificate, EN13501‑1 یا معادل) تولیدکننده را درخواست و بررسی کنید؛ گواهیها میتوانند برای همان نام تجاری و رنگ متفاوت باشند.
- جزئیات درزها، فلاشینگها و جداکنندههای آتش (fire barriers) را در طراحی نما لحاظ کنید تا از تشکیل کانال دود/شعله جلوگیری شود.
- در پروژههایی که کدهای محلی آتشنشانی سختگیرند، استفاده از هستههای PE ممکن است ممنوع باشد و قبول هستههای FR نیاز به گواهی معتبر دارد.
- وزن/سفتی و قابلیت کارکرد را براساس نیاز سازه و زیرسازی انتخاب کنید؛ برخی A2های جدید وزن رقابتی با PE دارند (مشبک/آلومینیومکور).
