نمای کرتینوال

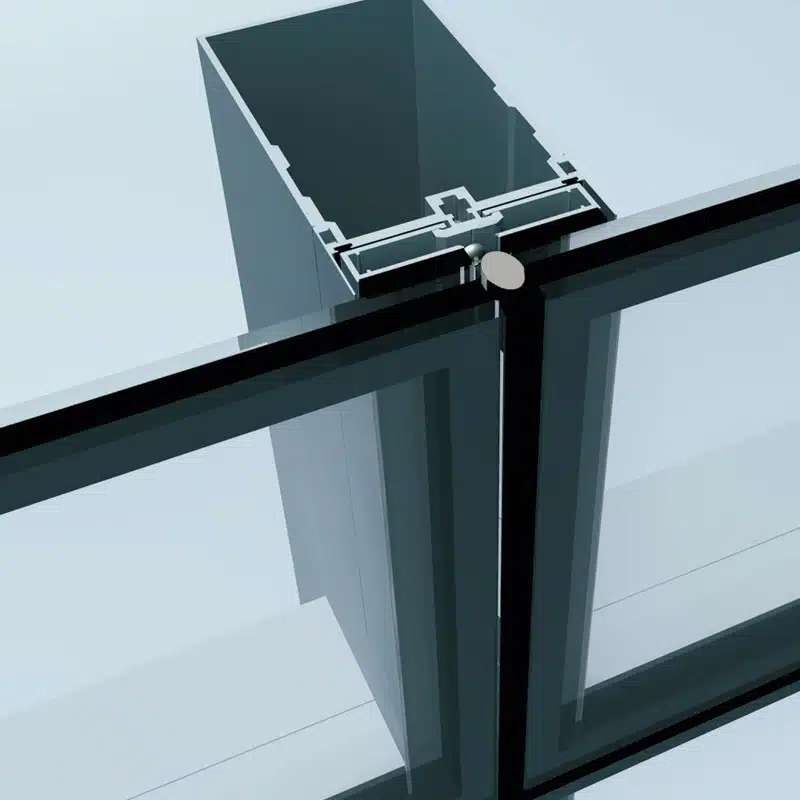

کرتینوال (Curtain Wall) پوششی غیر سازهای از جنس شیشه، فلز یا کامپوزیت است که روی سازه اصلی (بتن یا فولاد) نصب میشود و بارهای سازهای را تحمل نمیکند؛ فقط بارهای خود، وزش باد و بارهای جانبی را به قاب منتقل میکند.جهت نمای شیشه ای ساختمان ها از سیستم یکپارچه و ضد زلزله کرتین وال استفاده می شود که شرکت لیام با بهره مندی از مهندسین مجرب کلیه امور نقشه برداری و اجرای آن را با بهترین کیفیت ارائه می دهد.این سیستم در دو نوع فریم لس و فیس گپ اجرا می گردد، در کرتین وال لامل های عمودی و افقی در هم تنیده شده و سازه ای خود ایستا تشکیل می دهند.
- ساختمانهای اداری و تجاری بلند
- مراکز خرید و مالها
- هتلها و ساختمانهای لوکس
- بیمارستانها و ساختمانهای دانشگاهی مدرن
- فضاهای نمایشگاهی و سالنهای همایش
- بخشهای لابی و ورودی ساختمانها
- ساختمانهایی که نیاز به پوشش سبک، سازهای جدا از پوسته و نصب سریع دارند
اجزا اصلی نمای کرتین وال
- فریم آلومینیومی (ریلها و ستونهای افقی و عمودی)
- شیشه یا پانل پرکننده (شیشه دو یا سه جداره، پانل کامپوزیت، سنگ یا سرامیک)
- درزگیرها و واشرها (سیلیکون، EPDM)
- مولینها و بستها (اتصالات مکانیکی)
- سیستم زهکشی و تهویهی داخل قاب
انواع رایج:
- کرتینوال شیشهای یکپارچه (Stick system): پروفیلها در سایت مونتاژ میشوند؛ انعطافپذیری بالا.

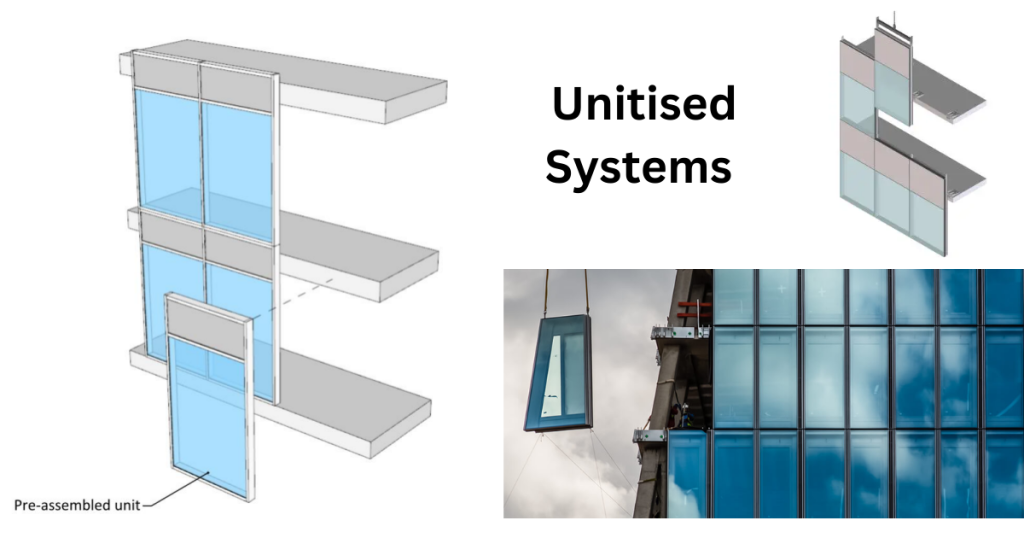

- Unitized system: پنلهای بزرگ کارخانهای ارسال و نصب میشوند؛ سرعت اجرا بیشتر و کنترل کیفیت بهتر.
- Structural glazing: شیشه با چسب سیلیکون به فریم میچسبد و ظاهری همسطح ایجاد میکند.
- Point-supported (واحدهای نقطهای): نگهدارندههای نقطهای استیل یا فیکسچر دیده میشوند.
مزایا:
- ظاهر مدرن و شفافیت بالا
- وزن کم نسبت به نماهای سنگی سنتی
- امکان عایقبندی حرارتی و صوتی با شیشههای چندجداره
- اجرای سریعتر در نوع یونیتایزد
- نور طبیعی بیشتر و دید وسیع
معایب و محدودیتها:
- هزینه اولیه نسبتاً بالا
- نیاز به نگهداری دورهای (عایقها، واشرها، درزها)
- خطر نفوذ آب یا هوا در صورت اجرای نامناسب
- رفتار ضعیفتر در برابر آتش در مقایسه با برخی نماها مگر با استفاده از مواد مقاوم علیه حریق
نکات طراحی و مقررات:
- محاسبه بار باد و اتصال به سازه اصلی توسط مهندس سازه ضروری است.
- جزئیات آببندی و زهکشی باید برای جلوگیری از نشت در نظر گرفته شود.
- انتخاب شیشه با شیشه لمینیت، سکوریت یا پوششهای Low-E بسته به نیاز امنیتی و بهرهوری انرژی.
- رعایت استانداردهای محلی ایمنی و انرژی و مقاومت در برابر حریق
اجرای کیفیت و کنترل:
- بررسی ورقها و پروفیلها، تست شیشه و مهرومومها
- تستهای فشار/نشت آب و نفوذ هوا پس از نصب
- نظارت کارخانهای برای سیستمهای یونیتایزد
نگهداری معمول:
- بازرسی سالیانه درزها و سیلیکونها
- تمیزکاری شیشه و فریمها بر اساس دستورات تولیدکننده
- تعویض واشرها و قطعات فرسوده به موقع
بیشتر بدانید …
مشخصات مقاطع آلومینیومی، گزینههای شیشه و پانلها با خواص حرارتی/صوتی، و مقایسه انواع سیستمهای کرتینوال.
مشخصات نمونه مقاطع آلومینیومی (پروفیلها)
| نوع پروفیل | عرض فعال (mm) | عمق (mm) | ضخامت دیواره (mm) | آلیاژ معمول | وزن تقریبی (kg/m) |
|---|---|---|---|---|---|
| ستون عمودی (mullion) معمولی | 50–80 | 100–250 | 2.0–3.0 | 6063-T6 | 4.0–12.0 |
| افراز (transom) | 40–70 | 50–150 | 1.8–3.0 | 6063-T6 | 2.5–9.0 |
| لبه قاب (cover) | 20–40 | 15–40 | 1.2–2.0 | 6063-T6 | 0.5–2.5 |
| پروفیل یونیتایزد قاب | 60–120 | 80–300 | 2.0–4.0 | 6063-T6 / 6005 | 6.0–18.0 |
| ریگلاژ و بست (anchor) | — | — | — | فولاد گالوانیزه / استنلساستیل | 0.2–2.0 (قطعه) |
گزینههای شیشه و پانلها — خواص حرارتی و صوتی (نمونه)
| نوع پرکننده | ضخامت کل (mm) | U-value حدودی (W/m²K) | Rw (dB) — کاهش صدا | ویژگیها |
|---|---|---|---|---|
| شیشه تکرِفلکس 6mm | 6 | 5.8–6.5 | 27–29 | ارزان، عایق ضعیف |
| دو جداره شیشه 4/12/4 (شیشه+فضای هوا 12mm) | 20 | 2.8–3.2 | 32–34 | استاندارد متداول، عایق حرارتی متوسط |
| دو جداره با گاز آرگون 4/12/4 | 20 | 2.2–2.6 | 33–35 | بهتر از هوا، کاهش نفوذ حرارت |
| دو جداره Low-E 4/12/4 | 20 | 1.6–2.0 | 33–35 | بازتاب حرارتی، صرفهجویی انرژی |
| سهجداره 4/12/4/12/4 | 36 | 0.9–1.4 | 38–42 | عایق حرارتی عالی، وزن و ضخامت بیشتر |
| شیشه لمینیت 6.38 (طیفی) | 6.38 | 5.5–6.2 | 30–33 | امنیت و ضدپرتابه، کاهش صدای ضربهای |
| پانل کامپوزیت آلومینیوم (ACP) — 4mm | 4 | 6.0–7.0 | 20–25 | سبک، نما، عایق ضعیف مگر با پشتسازی |
| پنل سنگی باریک 12mm | 12 | 4.0–5.0 | 28–32 | نما سنگی، وزن بیشتر |
توضیح: مقادیر U-value و Rw حدودیاند و به جزئیات ترکیب شیشه، فریم، مشخصات گاز داخلی و شرایط نصب بستگی دارند.
مقایسه انواع سیستم کرتینوال
| معیار | Stick System | Unitized System | Structural Glazing | Point-supported |
|---|---|---|---|---|
| سرعت اجرا | پایینتر | بالا | متوسط | متوسط |
| کنترل کیفیت کارخانهای | کم | زیاد | متوسط/زیاد | متوسط |
| هزینه اولیه | متوسط | بالاتر | بالا | بالا |
| نگهداری | آسانتر بخشبندیشده | نیاز به دسترسی پنلها | چسبها نیاز به کنترل | دسترسی و تعویض پیچیده |
| ظاهر نهایی | خطوط قاب واضح | یکنواخت/پانلبندی | سطح یکپارچه شیشه | دید بیشتر شیشه و اتصالات نقطهای |
| مناسب برای | پروژههای با دسترسی سایت خوب | پروژههای بزرگ و سرعتمحور | نماهای شیشهای همسطح | نمای شفاف و طراحی خاص |
